九号技师c245焊台

手搓一个山寨jbc245焊台，换掉以前的黄花高洁907s。这个焊台只有电路板开源，固件不是开源的！有一些版本貌似没有接地端子，特地选了有的。

详细配置

• 控制板：九号技师mosquiteuw修改版 （菜，直接买成品45元，相比九号原版多了接地功能。开源广场
• 焊笔：245冠簧支架加936手柄外壳（20元，外观不太好看，30元有好看点的245专用手柄  细不锈钢手柄+硅胶外套（散件28，咸鱼商人处购买
• 外壳：嘉立创8838铝型材（白嫖只用6元邮费，模型
• 电源：裸体氮化镓24v 5a（20元，坤兴牌，可以改电阻放宽过流保护超载到8a的那个，已经断货了被倒钩翻倍卖
• 电源插口：AC-14-F16带保险（3元
• 休眠接口：5521dc口（两个共2元
• 支架：嘉立创cnc打样白嫖+打印（6元
• 其他：一小截电源线推荐20awg、低压侧线推荐18awg、xh2.54端子线
• 烙铁头：绿林小刀头（18元

手柄和底座除外总计82元

外壳制作

每周三领个免费打样券，去开源广场下个现成的模型然后把长度改短成105mm不然不免费，再把底部疑似装脚垫的螺丝孔也挪下位置就可以打样了。

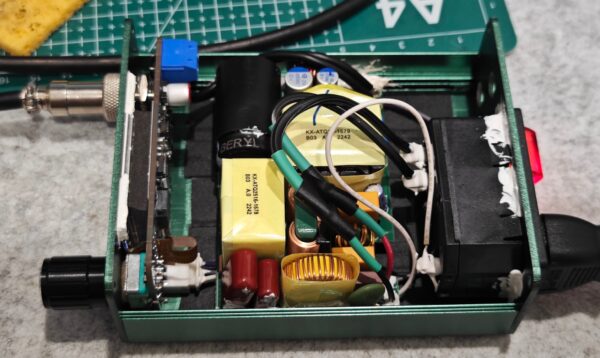

内部安装

前面屏幕用美纹指胶带临时固定位置后也是用704固定好。航空插头一旦焊接后再想拆是非常困难的，一定要确认好方向再焊。由于强迫症，3d打印了几个垫圈垫在编码器旋钮和前面板之间，使得电路板和前面板是平行的（其实歪一点也没事）。

正好长度也差不多电源自己能勉强挂在两侧墙壁凸起上，直接用大量704硅橡胶糊死非常牢固。底部象征性用绝缘胶布铺满，但是铝合金阳极氧化过其实是不导电的。DC输入口不装了，不知道往开关电源低压输出侧倒灌电流会有什么后果，手头也没有二极管。

装完之后感觉，其实完全没有必要用品字电饭锅接口，空间占的太多而且功率也不需要。用以前笔记本电源常用的梅花三插接口最合适了。休眠和换线也是合成到一个dc口上了，和dc输入空出来两个口用3d打印的堵头封死。
